Exercícios sobre Lei de Biot-Savart

Com estes exercícios, você testa o que você sabe a respeito da Lei de Biot-Savart, lei que calcula o campo magnético gerado por uma corrente elétrica em um ponto do espaço. Publicado por: Pâmella Raphaella Melo
Questão 1

De quais das grandezas físicas abaixo o campo magnético não depende, segundo a expressão da lei de Biot–Savart?

a) Intensidade da corrente elétrica

b) Comprimento do elemento de fio

c) Ângulo entre o fio e o vetor posição

d) Distância ao ponto

e) Resistência elétrica do fio

Ver resposta
Resposta

Letra E. O campo magnético não depende, segundo a expressão da lei de Biot-Savart, da resistência elétrica do fio, nem do material do fio e nem da tensão elétrica aplicada ao fio.

Questão 2

Determine o campo magnético produzido por um fio com uma corrente elétrica de 8 A, em um ponto a 5 metros de distância do fio, sabendo que o fio é dividido em fragmentos de 0,1 metro e o ângulo entre a distância e a corrente elétrica é de 55°.

Dado: μo=4π107Tm/A e sin 55°0,8.

a) 0,25 ∙ 10-9 T

b) 1,47 ∙ 10-9 T

c) 2,56 ∙ 10-9 T

d) 3,01 ∙ 10-9 T

e) 4,68 ∙ 10-9 T

Ver resposta
Resposta

Letra C. Calcularemos o módulo do campo magnético produzido pela corrente elétrica por meio da fórmula da lei de Biot-Savart para um fio percorrido por uma corrente elétrica:

B=μ04πiΔLsinθr2

B=4π1074π80,1sin5552

B=10780,10,825

B=1070,0256

B=1072,56102

B=2,561027

B=2,56109T

Questão 3

Encontre o módulo do campo magnético produzido por uma carga elétrica de 5 ∙ 10-5C  a 224 metros de distância dela sabendo que ela se desloca com velocidade de 145 000 m/s e o ângulo entre a velocidade e a distância é 30º.

Dado: μo=4π107Tm/A  e sin 30°=0,5.

a) 4,90 ∙ 10-8 T

b) 5,47 ∙ 10-10 T

c) 6,31 ∙ 10-10 T

d) 7,22 ∙ 10-12 T

e) 9,15 ∙ 10-12 T

Ver resposta
Resposta

Letra D. Calcularemos o módulo do campo magnético produzido pela carga elétrica usando a fórmula da Lei de Biot-Savart para uma partícula:

B=μ04π|q|vsinθr2

B=4π1074π|5105|145000sin302242

B=10751051450000,550176

B=362500105750176

B=362500101250176

B7,221012T

Questão 4

(Ufam) As primeiras observações experimentais de fenômenos magnéticos foram realizadas pelos gregos em uma região da Ásia Menor denominada de Magnésia. Eles verificaram que certo tipo de pedra denominada de magnetita (ou ímã natural) era capaz de atrair pedaços de ferro. Em 1820, o dinamarquês Hans Christian Oersted (1777-1851) observou que uma corrente elétrica percorrendo um fio condutor também produz campo magnético. Essa descoberta deu início à unificação dos fenômenos elétricos e magnéticos, originando o ramo da física denominado de eletromagnetismo. Para o caso de um fio condutor retilíneo percorrido por uma corrente elétrica, o campo magnético produzido em um ponto P, em torno do fio condutor, depende da permeabilidade magnética do meio, da intensidade da corrente elétrica e da distância do fio condutor ao ponto P. Considere a situação em que dois condutores retilíneos e paralelos são percorridos por corrente elétrica de intensidades i1 = 2A e i2 = 4A, conforme mostra a figura a seguir:

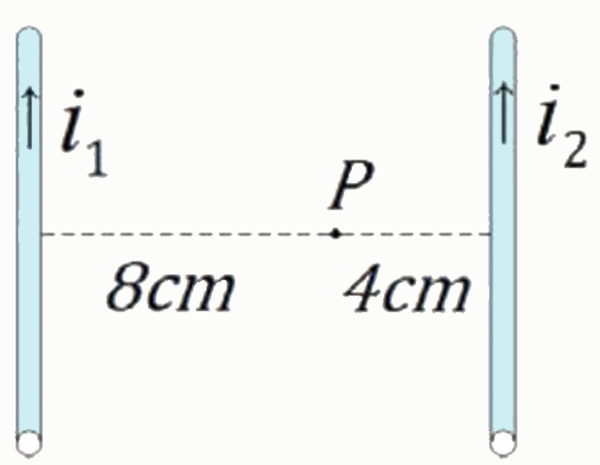

Dois condutores retilíneos e paralelos percorridos por corrente elétrica.

Podemos afirmar que a razão entre as intensidades dos campos magnéticos B1/B2, produzidos pelos dois condutores retilíneos no ponto P, vale:

a) 0,25

b) 0,5

c) 1

d) 2

e) 4

Ver resposta
Resposta

Letra A. Calcularemos a razão entre as intensidades dos campos magnéticos B1/B2 usando a fórmula da lei de Ampère obtida da lei de Biot-Savart:

B=μ0i2πr

A expressão do campo magnético no condutor retilíneo 1 é dada por:

B1=μ0i12πr1

A expressão do campo magnético no condutor retilíneo 2 é dada por:

B2=μ0i22πr2

Dividindo ambas as expressões, obtemos:

B1B2=μ0i12πr1μ0i22πr2

B1B2=μ0i12πr12πr2μ0i2

B1B2=i1r1r2i2

B1B2=2448

B1B2=0,25

Questão 5

A lei de Biot-Savart não é capaz de prever a intensidade e orientação de um campo magnético...

a) produzido por uma carga elétrica.

b) em um solenoide.

c) produzido por uma corrente elétrica.

d) em um fio condutor percorrido por uma corrente retilínea.

e) de uma espira circular no eixo.

Ver resposta
Resposta

Letra B. A lei de Biot-Savart não é capaz de prever a intensidade e orientação de um campo magnético em um solenoide.

Questão 6

Calcule o campo magnético produzido pela corrente elétrica a partir dos dados abaixo:

  • μ= 4π ∙ 10-7 T ∙ m/A
  • i = 1,5 A
  • ∆L = 5 m
  • θ = 30°
  • r = 20 m
  • π = 3

a) 4,16 ∙ 10-7 T

b) 2,08  10-6 T

c) 4,16 ∙ 10-8 T

d) 2,08 ∙ 10-10 T

e) 4,16 ∙ 10-9 T

Ver resposta
Resposta

Letra C. Calcularemos o campo magnético produzido pela corrente elétrica usando a Lei de Biot-Savart para um fio percorrido por uma corrente elétrica:

B=μ04πiΔLsinθr2

B=4π107431,55sin3032

B=43107431,550,59

B=45107108

B0,41107

B4,16101107

B4,16108 T

Questão 7

Um fio é percorrido por uma corrente elétrica de 20 A e é dividido em fragmentos de 0,5 metro. Sabendo que o ângulo entre a distância e a corrente elétrica é de 60°, calcule o campo magnético produzido pela corrente em um ponto que está a 1,5 metro de distância do fio.

Dado: μ0=4π107 Tm/A e sin 60°0,9.

a) 2 ∙ 10-7 T

b) 2,5 ∙ 10-7 T

c) 3 ∙ 10-7 T

d) 3,5 ∙ 10-7 T

e) 4 ∙ 10-7 T

Ver resposta
Resposta

Letra E. Calcularemos o módulo do campo magnético produzido pela corrente elétrica por meio da fórmula da lei de Biot-Savart para um fio percorrido por uma corrente elétrica:

B=μ04πiΔLsinθr2

B=4π1074π200,5sin601,52

B=107200,50,92,25

B=1074

B=4107T

Questão 8

Uma carga elétrica de 1 ∙ 10-3 C  se desloca com velocidade de 500 m/s. Sabendo que o ângulo entre a velocidade e a distância do ponto A é 90º, calcule o módulo do campo magnético produzido pela carga elétrica nesse ponto A, que está a 10 mil metros de distância da carga elétrica.

Dado: μo=4π107m/A e sin 90°=1.

a) 5∙10-16 T

b) 6∙10-16 T

c) 7∙10-16 T

d) 8∙10-16 T

e) 9∙10-16 T

Ver resposta
Resposta

Letra A. Calcularemos o módulo do campo magnético produzido pela carga elétrica usando a fórmula da Lei de Biot-Savart para uma partícula:

B=μ04π|q|vsinθr2

B=4π1074π|1103|500sin90100002

B=10711035001100000000

B=10711035001100000000

B=5001073100000000

B=5001010100000000

B=0,0000051010

B=51061010

B=51016T

Questão 9

Um condutor reto é percorrido por uma corrente elétrica de 0,8 A, a 60 metros de distância. Qual será o valor do campo magnético?

Dado: μ0=4π107 Tm/A.

a) 0,8 ∙ 10-7 T

b) 1,6 ∙ 10-7 T

c) 2,7 ∙ 10-9 T

d) 3,2 ∙ 10-7 T

e) 4,0 ∙ 10-7 T

Ver resposta
Resposta

Letra B. Calcularemos o campo magnético em um condutor reto usando a fórmula da lei de Ampère obtida da lei de Biot-Savart:

B=μ0i2πr

B=4π1070,82π60

B=41070,8260

B=3,2107120

B0,027107

B2,7102107

B2,7109 T

Questão 10

Qual lei da física foi obtida da lei de Biot-Savart?

a) Lei de Einstein.

b) Lei de Newton.

c) Lei de Faraday.

d) Lei de Coulomb.

e) Lei de Ampère.

Ver resposta
Resposta

Letra E. A Lei de Ampère é considerada como um resultado derivado ou uma generalização obtida a partir da Lei de Biot–Savart.

Questão 11

Calcule o campo magnético produzido pela carga elétrica a partir dos dados abaixo:

  • μ= 4π ∙ 10-7 T ∙ m/A
  • q = 0,06 C
  • v = 4,5 m/s
  • sinθ = sin 45° = 0,7
  • r = 8 m
  • π = 3

a) 0,5 ∙ 10-10 T

b) 1 ∙ 10-10 T

c) 2 ∙ 10-10 T

d) 3 ∙ 10-10 T

e) 4 ∙ 10-10 T

Ver resposta
Resposta

Letra D. Calcularemos o campo magnético produzido pela carga elétrica usando a Lei de Biot-Savart para uma partícula:

B=μ04π|q|vsinθr2

B=4π10743|0,06|4,5sin4582

B=43107430,064,50,764

B=2,268107768

B=2,268107768

B0,003107

B3103107

B31010 T

Questão 12

Quais proposições apresentam as unidades de medidas correspondentes às grandezas físicas estudadas na Lei de Biot-Savart:

I. A carga elétrica é medida em Coulomb.

II. O campo magnético é medido em Tesla.

III. O raio é medido em metros cúbicos.

IV. A corrente elétrica é medida em Coulomb.

a) Alternativas I e II.

b) Alternativas III e IV.

c) Alternativas I e III.

d) Alternativas II e IV.

e) Alternativas I e IV.

Ver resposta
Resposta

Letra A. As alternativas I e II estão corretas. Abaixo vemos a correção em vermelho das alternativas incorretas.

I. Correta.

II. Correta.

III. Incorreta. O raio é medido em metros.

IV. Incorreta. A corrente elétrica é medida em Ampére.
